您現在的位置:網站首頁 -> 旋塞閥 -> X43F美標卡套式軟密封旋塞閥

X43F 美標卡套式軟密封旋塞閥

美標卡套式軟密封旋塞閥
所屬系列:旋塞閥系列
檢索關鍵字:美標卡套式軟密封旋塞閥,卡套式旋塞閥,軟密封旋塞閥,旋塞閥
銷售電話:021-66105556
圖文傳真:021-63061811
在線客服:點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

一、美標卡套式軟密封旋塞閥--概述:



X43F美標卡套式軟密封旋塞閥適用于公稱壓力 Class150~600Lbs,工作溫度為 -29~180℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。



二、美標卡套式軟密封旋塞閥--特點:



1、X43F美標卡套式軟密封旋塞閥密封性是通過卡套四周的密封面來實現的,獨特的 360° 金屬唇邊保護固定卡套;


2、金屬唇邊在旋塞轉時提供自潔的作用,適合于粘稠和易結垢的工況;


3、閥門沒有空腔給介質積聚;


4、雙向流動,使用安裝更方便;


5、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配,滿足各種工程需要。



三、美標卡套式軟密封旋塞閥--性能參數:



公稱壓力(LB) 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 適用溫度(℃) 使用介質
150 3 2.2 ≤180℃ 水、蒸汽、油品等
300 7.5 5.5
600 15 11
900 22.5 16.5



四、美標卡套式軟密封旋塞閥--零部件材料:



壓力級(Lb) 材料
閥體、閥蓋 塞子 調節墊圈 調節墊片 O 形圈
150、300、600 鑄鋼 WCB、Monel 合金、CF8、CF8M F6、F316、F304L、F316L 增強聚四氟乙烯 氟橡膠
不銹鋼
超低碳不銹鋼



五、Class150產品外形結構尺寸(mm):



DN DN/in L D0 H 重量/kg
15 1/2 108 120 85 2
20 3/4 117 140 95 3
25 1 127 140 105 4.5
32 1 1/2 140 200 115 5.2
40 1 3/4 165 250 125 7.5
50 2 178 250 140 11
65 2 1/2 190 300 150 12.5
80 3 203 300 185 18
100 4 229 350 200 23
125 5 254 350 215 32
150 6 267 200 455 52
200 8 292 240 495 115
250 10 330 280 555 195
300 12 356 320 605 305
350 14 686 320 680 325
400 16 762 360 715 340



六、Class300產品外形結構尺寸(mm):



DN DN/in L D0 H 重量/kg
15 1/2 140 160 85 2.5
20 3/4 152 160 95 4
25 1 165 200 105 5
32 1 1/2 178 250 115 6
40 1 3/4 190 250 125 8.5
50 2 216 300 140 13
65 2 1/2 241 300 150 15
80 3 283 350 185 24
100 4 305 350 200 27
125 5 381 400 225 40
150 6 403 200 460 65
200 8 419 240 495 145
250 10 457 280 560 255
300 12 502 320 610 325
350 14 762 360 685 355



七、Class600產品外形結構尺寸(mm):



DN DN/in L D0 H 重量/kg
25 1 216 250 125 7
32 1 1/2 229 250 135 8.2
40 1 3/4 240 300 140 10.8
50 2 292 350 150 12.5
65 2 1/2 330 350 175 15.3
80 3 356 400 195 25
100 4 432 400 215 29.5
150 6 559 280 500 70

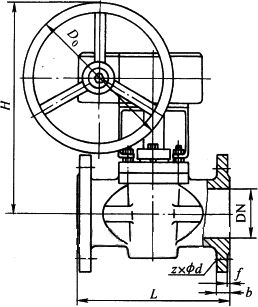

X43F美標卡套式軟密封旋塞閥外形尺寸圖
