F943X電動扇形盲板閥連接尺寸|電動扇形盲板閥應用選型   發布時間:17-06-10

 F943X電動扇形盲板閥連接尺寸|電動扇形盲板閥應用選型






一、電動扇形盲板閥產品特點:


       電動扇形
盲板閥又名電動扇形眼鏡閥,電動翻板閥,主要由左閥體、右閥體、扇形閘板、不銹鋼波紋管、電動驅動裝置、電動夾緊裝置等零件組成。閥體采用三點式鎖緊扇形閘板結構。密封部位采用不銹鋼與橡膠密封圈,密封性能好,使用壽命長,密封圈設在閘板上,便于維護時更換密封圈。電動操作、工作平穩、啟動靈活、動作可靠。夾緊機構采用絲桿螺母進行夾緊,自鎖性好。電動扇形眼鏡閥設有不銹鋼波紋管,具有伸縮性強、使用壽命長等特點。


     二、電動扇形盲板閥主要性能參數:


公稱壓力MPa
0.25
0.15
0.10
0.05
密封試驗壓力MPa
0.275
0.165
0.11
0.055
強度試驗壓力MPa
0.375
0.225
0.15
0.075
驅動源
壓縮空氣0.4-0.6MPa 油壓壓力6.3MPa 3相380V50HZ
適用溫度℃
丁腈橡膠
硅橡膠
氟橡膠
-20-100
-20-250
-20-300
適用介質
煤氣、其他可燃氣體
啟閉時間S
≤60
主要零部件材料
閥體、閘板為碳鋼;閥桿為不銹鋼;密封圈為硅橡膠



三、電動扇形盲板閥主要外形尺寸:


DN

D

D1

b

n-φd

L

300

440

395

22

12-φ22

580

350

490

445

24

12-φ22

580

400

540

495

24

16-φ22

680

450

595

550

24

16-φ22

680

500

645

600

24

16-φ22

680

600

755

705

26

20-φ26

680

700

860

810

26

24-φ26

680

800

975

920

26

24-φ30

680

900

1075

1020

26

24-φ30

710

1000

1175

1120

26

28-φ30

710

1100

1275

1220

26

28-φ30

710

1200

1375

1320

26

32-φ30

730

1300

1475

1420

26

32-φ30

830

1400

1575

1520

26

36-φ30

830

1500

1675

1620

26

36-φ30

830

1600

1790

1730

26

40-φ30

830

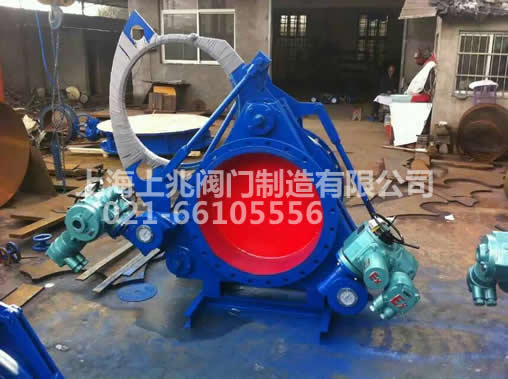

電動盲板閥電動扇形盲板閥


         四、電動扇形盲板閥訂貨須知:


      1、①產品名稱與型號②電動扇形盲板閥口徑③是否帶附件以便我們的為您正確選型。
      2、若已經由設計單位選定的電動扇形盲板閥型號,請按電動扇形盲板閥型號直接向我司銷售部訂購。
      3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的上兆閥門專家為您審核把關。
