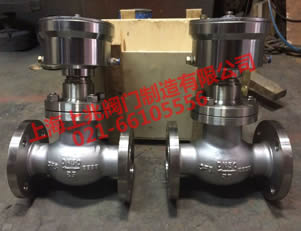

QDQ421F-16P-150不銹鋼氣動緊急切斷閥 發布時間:20-05-16 |
QDQ421F-16P-150不銹鋼氣動緊急切斷閥-簡介: QDQ421F-16P-150不銹鋼氣動緊急切斷閥安裝在燃氣管道的出口。當設備故障,腐蝕損壞,密封失效,大量危險材料泄漏或引起火災或中毒事故時,用于切斷上游危險材料的來源。為避免擴大事故范圍,控制事故影響并減少事故損失。 QDQ421F-16P-150不銹鋼氣動緊急切斷閥是一種自動化系統中執行器的閥門。它利用截止閥的提升結構和止回閥的原理來防止介質倒流。它由一個多彈簧氣動膜片執行器或一個浮動活塞執行器以及一個調節閥組成。 ,從調節儀器接收信號以控制過程管道中流體的切割,連接或切換。 具有結構簡單,反應靈敏,動作可靠的特點。 可廣泛用于石油,化工,冶金等工業生產部門。 QDQ421F-16P-150不銹鋼氣動緊急切斷閥技術性能卓越,負荷低損耗高,可靠性高。它安裝在液化氣,天然氣,液氨和氣相管線上。它與長距離氣源結合使用。氣源用于控制閥門的打開 -關閉,這樣當管道或儲罐上發生大量泄漏甚至著火時,工作人員會通過控制室迅速觸摸開關,即電磁閥立即通電,氣源迅速通過關閉閥。 不銹鋼氣動緊急切斷閥的工作要求: 1。在天然氣緊急切斷閥的氣源入口處安裝一個二位三通電磁閥,并使用遠程電子控制臺控制閥開關。 2。電磁閥通電,并且閥自動關閉。 3。手動控制電磁閥將紅色夾按入進氣口,該閥快速關閉。 4。閥門安裝方向:高進/低出 不銹鋼氣動緊急切斷閥規格和標準: 壓力等級:1.6 / 4.0Mpa 鋼瓶工作壓力:≤2.0Mpa 工作溫度:-40?+ 80℃ 鋼瓶使用介質:無水氮氣空氣 使用介質:天然氣,液化氣,氣體 關閉時間:≤5秒 氣缸關閉壓力:≥0.4-0.8Mpa Body:鑄鋼,不銹鋼。 304,316,316L ##彈簧:50CrVA彈簧鋼 ##氣缸,活塞:球墨鑄鐵 密封圈,O形圈:PTFE,丁腈橡膠 不銹鋼氣動緊急切斷閥的操作步驟: 1。緊急切斷閥缸的開啟壓力≥0.3-0.6Mpa,缸的日常工作壓力不應低于0.4MPa,以確保閥的正常運行。 2。該閥在日常工作中通常處于打開狀態,電磁閥線圈處于斷電狀態,并且不消耗功率。 3。發生事故時,閥線圈會立即通電,從而觸發閥快速關閉并進入自鎖狀態。 4。工作人員完成事故處理后,將電磁閥線圈斷電,并重新打開閥門以恢復氣體供應。 5。工作環境溫度:-15?60℃ |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
