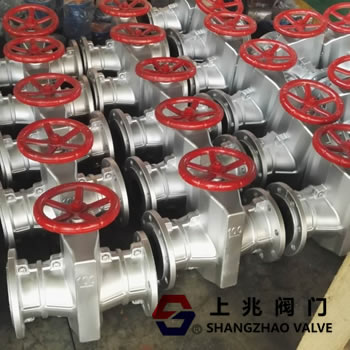

GJ41X-6L 鋁合金管夾閥

鋁合金管夾閥
所屬系列:閘閥系列
檢索關鍵字:鋁合金管夾閥,膠管閥,手動管夾閥
銷售電話:021-66105556
圖文傳真:021-63061811
在線客服:點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

鋁合金管夾閥產品概述:

GJ41X-6L 鋁合金管夾閥是由左右閥體,橡膠管套、大小閥桿、上下閘板、導柱等零件組成。工作原理:當順轉手輪時,使大小閥桿同時帶動上下閘板,壓縮管套,進行關閉,反轉即行開啟,這樣,閘板在導柱之間上下往復完成閥門開閉工作。另外,因橡膠管套承力,因此在開關時,操作人員旋轉手輪時只要感到適量抵觸,均己達到開閉點,切勿盡力或多人輔助,禁用其他工具開閉。GJ41X鋁合金管夾閥適用化工,石油、發電、堿廠、選礦、水泥、選煤、非金屬等行業,可控制管路濃度砂粒狀流量與截止。

鋁合金管夾閥結構特點:

GJ41X-6L 鋁合金管夾閥由左右鋁合金閥體,橡膠管套、大小閥桿、上下閘板、導柱等零件組成。耐磨、防腐、抗凍、密封性能好,只須更換膠套即完好,閥體可較長時間使用。驅動方式有手動、氣動、電動等多種方式,也可按客戶需求定制非標產品。

鋁合金管夾閥工作原理:

當順轉鋁合金管夾閥手輪時,使大小閥桿同時帶動上下閘板,壓縮管套,進行關閉,反轉即行開啟,這樣,閘板在導柱之間上下往復完成閥門開閉工作。另外,因橡膠管套承力,因此在開關時,操作人員旋轉手輪時只要感到適量抵觸,均己達到開閉點,切勿盡力或多人輔助,禁用其他工具開閉。

鋁合金管夾閥零件材料:

閥體

橡膠套管

大小閥桿

壓桿、手輪、拉桿

托架

鑄鐵,鋁合金,鑄鋼,不銹鋼

橡膠

鑄銅、碳鋼

鑄鐵

球磨鑄鐵




鋁合金管夾閥技術參數:


公稱通徑

適用溫度

公稱壓力

適用介質

DN25—150

小于85℃

1.0Mpa

礦漿、磨料、干濕性粉塵類

DN200~500

0.6Mpa



鋁合金管夾閥主要外型連接尺寸:



公稱通徑(DN)

公稱壓力(MPa)

工作壓力(MPa)

L

L1

L0

D

D1

D0

H

Z-Φ

重量(kg)

25

0.6

0.6

160

124

31

115

85

120

150

4-14

3

32

165

145

40

*140

100

140

174

4-18

4.5

40

190

157

50

*150

110

140

186

4-18

5.5

50

210

160

60

160

125

160

205

4-18

7.5

65

250

199

74

180

145

160

238

4-18

9.0

80

300

222

88

195

160

200

241

4-18

13.5

100

350

250

106

215

180

240

301

8-18

20

125

430

318

134

245

210

280

360

8-18

27.5

150

500

350

158

280

240

320

405

8-23

43

200

0.4

0.4

650

446

206

335

295

560

545

8-23

85

250

800

516

256

*395

350

560

632

12-23

138

300

950

562

304

*445

400

620

741

12-23

195



管夾閥安裝與維護:

1、本閥門在管道上任意安裝,沒有介質流向限制。
2、本閥門維護成本低,沒有需要定期更換的閥座、密封填料、密封圈或伸縮管。
3、膠管是管夾閥需要更換的零件,一旦更換了膠管,閥門就像新閥門一樣。
4、本閥門很少需要其他零件庫存,一般建議客戶購買本閥門的時候多備幾條膠管。
