Z941H/Z941W 電動閘閥

所屬系列：閘閥系列

檢索關鍵字：電動閘閥,Z941H/Z941W,不銹鋼電動閘閥

銷售電話：021-66105556

圖文傳真：021-63061811

在線客服：

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

一、Z941H電動閘閥--概述：

Z941H電動閘閥主要產品廣泛應用于水利、建筑、消防、電力、環保、石油、化工、醫藥等各個領域。為電裝公司的主打產品，主要用途高中壓法蘭連接的閘閥適用于公稱壓力 PN1.6～16.0MPa, 工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。

操作方式有：手動、齒輪傳動、電動、氣動等。DN50～600mm應用規范設計與制造GB/T12234 連接端尺寸結構度GB/T12221 法蘭尺寸JB79 檢驗與試驗 JB/T9092 材料：碳鋼不銹鋼

Z941H電動閘閥結構與特點 1、選材考究符合國內外相關標準，材料的全面質量高。

2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。

3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。

4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。

5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手動，啟閉輕松自如。

6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

二、Z941H電動閘閥--主要特點及用途

1、結構緊湊、設計合理、閥門剛性好，上兆閥門通道流暢，流阻系數小。

2、密封面采用不銹鋼和硬質合金，使用壽命長。

3、采用柔性石墨填料板、密封可靠、操作輕便靈活。

4、驅動方式分手動、電動、氣動、齒輪傳動、結構形式；彈性楔式單閥、剛性楔式單閥板和雙閘板型式。

5、廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。

三、Z941H電動閘閥--設計、制造標準

1．設計制造按GB/T 12234-89

2、結構長度按GB/T 12221-89

3、法蘭連接尺寸按：JB/T 79-94

4、閥門檢查和試驗按GB/T 13927-92

四、Z941H電動閘閥--主要性能規范

公稱壓力(MPa)	試驗壓力(MPa)
公稱壓力(MPa)	殼體	密封(液)	密封(氣)	上密封
1.6	2.4	1.76	0.6	1.76
2.5	3.8	2.75	0.6	2.75
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.04	0.6	7.04
10.0	15.0	11.0	0.6	11.0
16.0	24.0	17.6	0.6	17.6

五、Z941H電動閘閥--適用范圍

殼體材料	適用介質	適用溫度（℃）
碳素鋼(C型)	水、蒸汽、油品	≤425
鉻鎳鈦鋼(P型)	硝酸類	≤200
鉻鎳鉬鈦鋼(R型)	醋酸類	≤200
鉻鉬鋼(I型)	水、蒸汽、油品	≤550

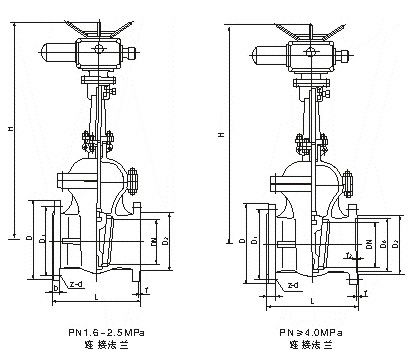

六、Z941H電動閘閥--主要連接及外形尺寸(PN16)

公稱通徑DN(in)	主要外形尺寸及連接尺寸								電動裝置型號
公稱通徑DN(in)	L	D	D1	D2	b	f	z-Φd	H	電動裝置型號
Z940、Z941、Z942
40	200	145	110	85	16	3	4-Φ18	595	ZB15
50	250	160	115	100	16	3	4-Φ18	653	ZB15
65	265	180	145	120	18	3	4-Φ18	665	ZB15
80	280	195	160	135	20	3	8-Φ18	725	ZB15
100	300	215	180	155	20	3	8-Φ18	787	ZB15
125	325	245	210	185	22	3	8-Φ18	806	ZB20
150	350	280	240	210	24	3	8-Φ23	955	ZB20
200	400	335	295	265	26	3	12-Φ23	1105	ZB40
250	450	405	355	320	30	3	12-Φ25	1343	ZB40
300	500	460	410	375	30	3	12-Φ25	1516	ZC45
350	550	520	470	435	34	4	16-Φ25	1678	ZC45
400	600	580	525	485	36	4	16-Φ30	1849	ZC90
450	650	640	585	545	38	4	20-Φ30	1937	ZC90
500	700	705	650	608	42	4	20-Φ34	2234	ZC120
600	800	840	770	718	46	5	20-Φ41	2432	ZC180
700	900	910	840	788	48	5	24-Φ41	2489	ZC250
800	1000	1020	950	898	50	5	24-Φ41	2643	ZC350
900	1100	1125	1050	998	52	5	28-Φ41	2945	ZC500
1000	1200	1255	1170	1110	54	5	28-Φ42	3083	ZC500
1200	1350	1485	1390	1325	56	5	32-Φ48	3382	ZC800
1400	1500	1685	1590	1525	58	5	36-Φ48	3718	ZC1000

七、Z941H電動閘閥--主要連接及外形尺寸(PN25)

公稱通徑DN(in)	主要外形尺寸及連接尺寸								電動裝置型號
公稱通徑DN(in)	L	D	D1	D2	b	f	z-Φd	H	電動裝置型號
Z940、Z941、Z942
40	200	145	110	85	18	3	4-Φ18	595	ZB15
50	250	160	125	100	20	3	4-Φ18	653	ZB15
65	265	180	145	120	22	3	8-Φ18	665	ZB15
80	280	195	160	135	22	3	8-Φ18	725	ZB15
100	300	230	190	160	24	3	8-Φ23	787	ZB20
125	325	270	220	188	28	3	8-Φ25	902	ZB20
150	350	300	250	218	30	3	8-Φ25	955	ZB20
200	400	360	310	278	34	3	12-Φ25	1105	ZB40
250	425	425	370	332	36	3	12-Φ30	1343	ZB40
300	450	485	430	390	40	4	12-Φ30	1516	ZC60
350	550	550	490	448	44	4	16-Φ30	1678	ZC60
400	600	610	550	505	48	4	16-Φ34	1849	ZC90
450	650	660	600	555	50	4	16-Φ34	1937	ZC90
500	700	730	660	610	52	4	20-Φ34	2234	ZC120
600	800	840	770	718	56	5	20-Φ41	2432	ZC180
700	900	955	875	815	60	5	20-Φ41	2489	ZC250
800	1000	1070	990	930	64	5	24-Φ48	2643	ZC350

八、Z941H電動閘閥--主要連接及外形尺寸(PN40)

公稱通徑DN(in)	主要外形尺寸及連接尺寸										電動裝置
公稱通徑DN(in)	L	D	D1	D2	D6	b	z-Φd	f	f2	H	電動裝置
Z940、Z941、Z942
40	200	145	110	85	76	18	4-Φ18	3	4	617	ZB15
50	250	160	125	100	88	20	4-Φ18	3	4	665	ZB15
65	280	180	145	120	110	22	8-Φ18	3	4	680	ZB15
80	310	195	160	135	121	22	8-Φ18	3	4	752	ZB15
100	350	230	190	160	150	24	8-Φ23	3	4.5	846	ZB20
125	400	270	220	188	176	28	8-Φ25	3	4.5	908	ZB20
150	450	300	250	218	204	30	8-Φ25	3	4.5	1087	ZB40
200	550	375	320	282	260	38	12-Φ30	3	4.5	1243	ZB40
250	650	445	385	345	313	42	12-Φ34	3	4.5	1429	ZC45
300	750	510	450	408	364	46	16-Φ34	4	4.5	168	ZC60
350	850	570	510	465	422	52	16-Φ34	4	5	1738	ZC90
400	950	655	585	535	474	58	16-Φ41	4	5	1897	ZC120
450	1050	680	610	560	524	60	20-Φ41	4	5	2104	ZC180
500	1150	755	670	612	576	62	20-Φ48	4	5	2401	ZC180

九、Z941H電動閘閥--主要連接及外形尺寸(PN64)

公稱通徑DN(in)	主要外形尺寸及連接尺寸										電動裝置
公稱通徑DN(in)	L	D	D1	D2	D6	b	z-Φd	f	f2	H	電動裝置
Z940、Z941、Z942
50	250	175	135	105	88	26	4-Φ23	3	4	667	ZB15
65	280	200	160	130	110	28	8-Φ23	3	4	685	ZB15
80	310	210	170	140	121	30	8-Φ23	3	4	748	ZB20
100	350	250	200	168	150	32	8-Φ25	3	4.5	845	ZB20
125	400	295	240	202	176	36	8-Φ30	3	4.5	920	ZB20
150	450	340	280	240	204	38	8-Φ34	3	4.5	1009	ZB40
200	550	405	345	300	260	44	12-Φ34	3	4.5	1253	ZC60
250	650	470	400	345	313	48	12-Φ41	3	4.5	1449	ZC60
300	750	530	460	412	361	54	16-Φ41	4	4.5	1867	ZC90
350	850	595	525	475	422	60	16-Φ41	4	5	1913	ZC120
400	950	670	585	525	474	66	16-Φ48	4	5	2017	ZC180
500	1150	800	705	640	576	70	20-Φ54	4	5	2459	ZC250
