| 電動調節蝶閥的結構原理及應用場合介紹 發布時間：22-11-03 |

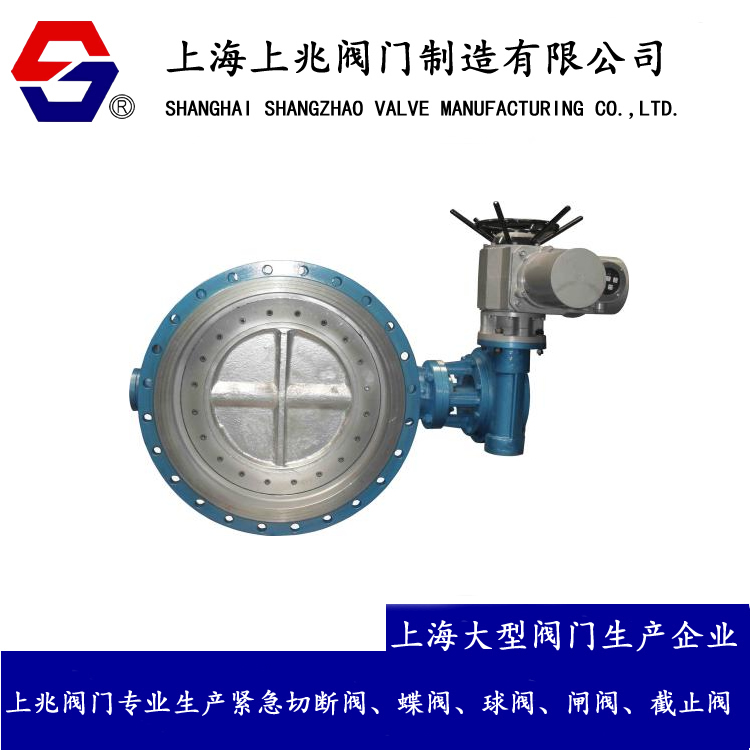

電動調節蝶閥的結構原理及應用場合介紹 電動調節蝶閥屬于各種電動閥門和電動調節閥。連接方式主要有:法蘭式和卡式。它是工業自動化控制領域中一個重要的執行單元。分析了電動蝶閥安裝的兩個要點:安裝位置、高度、進出口方向必須符合設計要求，介質流向應與閥體上標注的箭頭方向一致，連接應牢固、嚴密。 安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220。對于工作壓力大于1.0MPa并切斷主管道的閥門，安裝前應進行強度和嚴密性試驗。合格后才能使用。強度試驗時，試驗壓力應為公稱壓力的1.5倍，持續時間不應小于5min。閥門外殼和填料應合格，無泄漏。 電動蝶閥按其結構形式可分為偏置式、立式、斜板式和杠桿式。按密封形式可分為軟密封型和硬密封型。軟密封型一般用橡膠圈密封，硬密封型一般用金屬圈密封。 結構原理: 電動蝶閥通常是由一個0 ~ 90°角行程的電動執行機構部分旋轉和蝶閥作為一個整體，機械連接，安裝和調試。按作用方式，有:開關型和調節型。 開關是指AC220V或其他電源電平直接連接到電源的電源。 開關動作由開關的正向和反向完成。 Type I由AC220V電源驅動，接收工業自動化控制系統預設的4~20mA0~5等弱電控制信號，完成調節。 電動蝶閥的應用: 適用于流量調節。由于蝶閥在管道中的壓力損失較大，還應考慮蝶閥關閉時蝶板在管道介質壓力下的牢固性。此外，還必須考慮高溫下彈性閥座材料工作溫度的限制。蝶閥結構長度和總高度小，啟閉速度快，流體控制特性好。蝶閥的結構原理最適合制作大口徑閥門。當要求使用蝶閥進行流量控制時，最重要的是正確選擇蝶閥的尺寸和類型，使其能夠正常有效地工作。 緊急切斷閥適用于淡水、污水、海水、鹽水、蒸汽、天然氣、食品、藥品、油品、各種酸堿等要求完全密封、試氣零泄漏、使用壽命長、工作溫度-10 ~ 150度的管道。 軟偏心蝶閥適用于通風除塵管道的雙向啟閉和調節，廣泛應用于冶金、輕工、電力、石化系統的煤氣管道和水路中。 金屬絲密封雙偏心蝶閥適用于城市供熱、供氣、供水等氣、油、酸、堿管道。，作為調節和節流裝置。 建筑安裝要點 1、安裝位置、高度、進出口方向必須符合設計要求，介質流向應與閥體上標注的箭頭方向一致，連接應牢固、嚴密。 2。閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220。對于工作壓力大于1.0MPa并在主管道上切斷的閥門，安裝前應進行強度和嚴密性試驗，合格后方可使用。強度試驗時，試驗壓力應為公稱壓力的1.5倍，持續時間不應小于5min。閥門外殼和填料應合格，無泄漏。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
