| 儲罐液氨切斷閥 發布時間：22-10-22 |

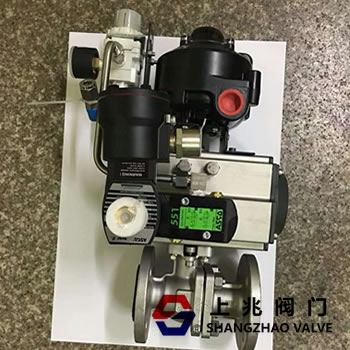

儲罐液氨切斷閥產品概述: QDQ421F 儲罐液氨切斷閥安裝在液氨管道的出口處。當設備發生故障、腐蝕損壞、密封失效，大量危險物質泄漏，造成或可能造成火災或中毒事故時，用于切斷危險物質的上游來源，避免事故范圍擴大，控制事故影響，減少事故損失。 儲罐液氨切斷閥結構描述； 儲罐液氨切斷閥綜合了切斷閥、止回閥、電磁閥和氣動閥的優點，技術性能好，負載損耗低，可靠性高。它由多彈簧氣動薄膜執行器或浮動活塞執行器和調節閥組成，接收調節儀表的信號，緊急切斷閥控制工藝管道中流體的切斷、接通或切換。緊急情況下，在控制室觸發電磁閥開關或手動降低氣源壓力，或高溫≥80C時，易熔合金熔化，氣瓶自動降壓，切斷閥快速關閉≤3秒停止泄漏，起到安全保護作用。 儲罐液氨切斷閥工作原理: 1。切斷閥的氣源入口處裝有一個二位三通電磁閥，閥門的開關可由遠程電氣控制臺控制。 3。手動控制電磁閥按下紅色夾子排氣，閥門會自動關閉。 4、閥門在日常工作中是常閉的，電磁閥線圈處于斷電狀態，不消耗電能。 5。只有當工人處理事故并手動重新打開閥門時，才能恢復供氣。 儲罐液氨切斷閥性能規格: 壓力等級:1.6~4.0 MPa 氣瓶工作壓力:≤2.0 MPa 工作溫度:-40 ~+80℃ 氣瓶介質:氮?dú)鈆無水空氣。 使用的介質:天然氣、液化氣、液氨和煤氣。 熔化時間:70℃ 閉合時間:≤5秒 氣缸開啟壓力:≥ 0.3-0.6mpa， 彈簧:50CrVA彈簧鋼 氣缸和活塞:球墨鑄鐵 密封圈、O形圈:PTFE、丁晴橡膠。 電氣防護等級:CEI IP65/IP 67 防爆等級:EexmⅱT4/EexmⅱT5 工作電壓和電源:交流AC24V或220V，50Hz u002F14V；AC12Vu002F8.5W、AC24V /8.5W 工作環境溫度:-15 ~ 60℃ 常閉切斷閥；氣體報警器斷電時，電磁閥斷電排氣，閥門自動關閉。 常開切斷閥；氣體報警器通電，電磁閥通電以吸入空氣，并且閥門由空氣壓力關閉。關閉電磁閥進行排氣，然后重新打開閥門。 操作程序: 切斷閥的氣瓶開啟壓力≥0.3-0.6Mpa，氣瓶每日工作壓力不得低于0.4MPa，以保證閥門正常工作。流經閥體的介質應為不含雜質和顆粒的氣體。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
