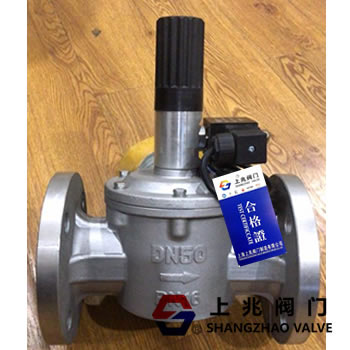

型號：ZCFB-16C ZCFB-16P

ZCBF燃氣緊急切斷電磁閥作為遠程自動控制的一個執行器，它廣泛應用于工業爐窯、鍋爐、燃氣管網、燃氣處理廠、加氣站、燃氣泄露報警系統、安全保護系統、消防報警系統等城市或工廠易燃介質切斷；當發現事故隱患時快速切斷，及時制止惡性事故發生。

燃氣電磁閥工作原理:

①當安全切斷閥需打開時，旋下防護罩（如防護罩中間有螺紋孔，將他旋在聯動桿上當手柄使用），用力拉手柄，閥打開。

②當控制閥需要關閉時，線圈通電不超過30秒鐘，閥1秒內迅速關閉。

ZCBF燃氣緊急切斷電磁閥技術參數：

㈠動作方式：直動、先導、反沖（無差壓）、脈沖型

㈡控制方式：常閉、常開

㈢外殼防護型式：普通、防爆、防水型

㈣防爆標志：Ex d II CT 5

㈤連接方式：管接(內螺紋)、法蘭式

㈥流通介質代號：K空氣、R燃氣、Z蒸汽、S水、 O油、J制冷劑、f防腐劑、A氨

㈦規格：DN10-DN300 內螺紋:DN10-DN50 法蘭：DN15-DN300

㈧閥體材質：精密鑄造鑄鐵體、精密鑄造全不銹鋼體、精密鍛造黃銅體、鑄鋼

現場安裝必須按照國家“電氣安全規程” 中有關規定進行。

內外接地，必須牢固可靠。

引出電纜導線為三根，其中一根為接地線，另二根為工作導線。

安裝前應將管路內部清洗干凈。

進口端前必須安裝密度0.5mm的過濾器。

注意閥體上箭頭要求與介質流向一致。

應水平安裝。維修時應斷電后開蓋，非電氣人員不得拆卸電磁閥電氣部件。

斷電關閉燃氣緊急切斷閥工作時線圈處于帶電狀態，在突然斷電或者停電，先導閥芯靠彈簧復位，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，切斷閥關閉。再次開啟需先給緊急切斷電磁閥線圈通電，在手動復位打開。
