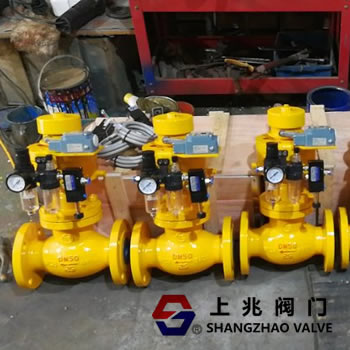

1。用途：0QDQ421F-40C-100_氨用電磁動緊急切斷閥分為單元動作式和雙動動式。它可以實現遙控開關。它只需按下控制按鈕，所有其他項目將在指定時間內自動完成。
按鈕安全地打開和關閉以設置緊急停止按鈕以確保安全操作。例如，如果安裝了遠程信號反饋系統，則可以在遠程控制室直接學習閥門運行狀態。
規格 (DN) | 公稱 壓力 (Mpa) | 密封 試驗 壓力 (Mpa) | 工作 溫度 (℃) | 適用 介質 | 控制氣缸部分 | 電源 |
閥瓣 開啟 高度 (mm) | 使用 介質 | 閥瓣開啟時最大 氣壓(Mpa) |
25 | 2.5 | 2.75 | -40℃~+80℃ | 液化 石油汽 | 15 | 氮?dú)?/span> | 0.6MPa | -AC220/DC24 |
40 | 2.5 | 2.75 | 18 | 0.6MPa |
50 | 2.5 | 2.75 | 20 | 0.6MPa |
80 | 2.5 | 2.75 | 27 | 0.6MPa |
250 | 2.5 | 2.75 | 90 | 0.6MPa |
1。單作用工作原理：當閥門在沒有外部壓力的情況下運行時，閥瓣處于常閉狀態。當在管道或罐系統上使用時，電源和氣源的壓力用于打開閥門。
當使用下閥門時，當閥門需要關閉時，可以釋放動力或供氣壓力，閥門將自動關閉。
2。當閥瓣關閉時，通過打開減壓閥來實現壓力。
3，常開型可以通過單一動作或定制更換。 \\ n \\ r \\?
4。雙作用工作原理：當控制器按照預先編程的程序向電磁換向閥輸出電信號時，電磁換向閥通過電磁換向閥的切換使加壓儀表的壓力源進入。
氣動執行器的下部氣缸向上推動活塞，活塞驅動閥桿，閥桿抬起閥芯使閥門旋轉
打開，切斷換向閥的電信號，使活塞反向運動，關閉閥門。該閥配置稱為常閉。
相反，為了使常開型，只能改變電磁換向閥和氣動執行器的連接方式。
5。閥門工作介質的流向應高低，與普通截止閥的流量相反。
6，閥門法蘭連接尺寸符合JB /T79.1-94凸面整體鑄鋼法蘭或HG20592-97尺寸標準。
