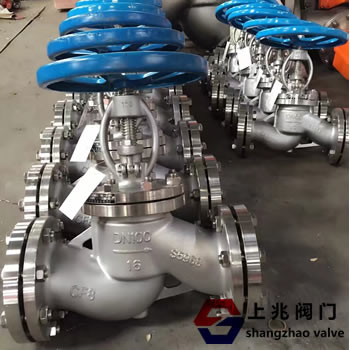

J41W-40P-100不銹鋼法蘭截止閥   發布時間:19-02-22


首先,J41W-40P-100不銹鋼法蘭截止閥 - 概述
 J41W不銹鋼截止閥,截止閥指的是沿著閥座中心線移動關閉件(閥門)的閥門。
根據襟翼的運動形式,座椅開口的變化與襟翼行程成比例。
由于這種閥門的閥桿開啟或關閉行程相對較短,并且切割功能非常可靠,并且由于閥座開度的變化與閥瓣的行程成正比,因此非常適合調節流速。
因此,這種類型的閥非常適合用作切割或調節和節流。
二,J41W-40P-100不銹鋼法蘭截止閥 - 實施標準 \\ r \\ ?
 1。按GB12235-89
 2設計制造,結構長度符合GB12221-89
 3,法蘭尺寸符合JB / G79- 94
 4,根據GB13927進行閥門檢查和試驗
三,J41W-40P-100不銹鋼法蘭截止閥 - 性能規格:

型號公稱壓力試驗壓力工作溫度(℃)適用介質
強度(水)(Mpa)密封(水)空氣(Mpa)低壓密封空氣(Mpa)
J41W-16P(R)1.62.41.80.6≤200NITRICACID
J41W-25P(R)2.53.82.80.6≤200硝酸類
ACETICACID
醋酸類
NITRIVACID
硝酸類
J41W-40P(R)4.06.04.40.6≤200ACETICACID
J41W-64P(R)6.49.67.00.6≤200醋酸類



四、J41W不銹鋼截止閥--主要零件材質:

零件名稱ZG1Cr18Ni9Ti系列ZG00Cr18Ni10系列ZG1Cr18Ni12Mo2Ti系列ZG00Cr17Ni14Mo2系列WCB系列
閥體/閥蓋ZG1Cr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12Mo2TiZG00Cr17Ni14Mo2WCB
閥瓣ZG1Cr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12Mo2TiZG00Cr17Ni14Mo21Cr13
閥桿ZG1Cr18Ni9Ti00Cr18Ni101Cr18Ni12Mo2Ti00Cr17Ni14Mo21Cr13
填料PTFE編織PTFE編織PTFE編織PTFE編織石墨
墊片304+PTFE304L+PTFE316+PTFE316L+PTFE石墨+304

壓蓋ZG1Cr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12Mo2TiZG00Cr17Ni14Mo2WCB
填料壓環1Cr18Ni9Ti00Cr18Ni101Cr18Ni12Mo2Ti00Cr17Ni14Mo21Cr13
螺栓1Cr17Ni21Cr17Ni21Cr17Ni21Cr17Ni235CrMoA
螺母1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti45




4.0MPa不銹鋼截止閥主要連接尺寸及重量:

尺寸DN1520253240506580100125150200250300350400
Lmm130150160180200230290310350400480600650750850950
Hmm200243253280312321325355415460510700975111512501380
Wmm120140160160200200240240280320360560600700800900
重量kg56.5713.516324560801071342684917058501234
